[Kiến thức] Cấu tạo của màn hình LED và nguyên lý hoạt động

08:06:00 02/06/2021

1. Cấu tạo của màn hình LED

Module LED

Một chiếc màn hình LED lớn sẽ được cấu tạo bởi các tấm module LED ghép nối với nhau. Mỗi module led được nên từ hàng trăm điểm ảnh, mỗi điểm ảnh là chip Led với 3 màu cơ bản: Red (Đỏ), Green (Xanh lá cây) và Blue (Xanh dương). Các điểm ảnh được liên kết và sắp xếp theo một quy tắc nhất định, với khả năng điều chỉnh cường độ sáng của 3 màu sắc này giúp màn hình LED có thể hiển thị lên đến 16,7 triệu màu.

cau-tao-man-hinh-led

Cấu tạo màn hình LED

Tùy theo những yêu cầu và mục đích sử dụng khác nhau, bạn có thể lựa chọn các kích thước đa dạng nhờ vào việc lắp ráp nhiều module led lại với nhau. Cần bộ khung cabin LED để kết nối các module LED lại với nhau thành màn hình LED cỡ lớn. Có 2 loại cabin LED là trong nhà và ngoài trời với những đặc tính khác nhau, tùy theo nhu cầu sử dụng của khách hàng.

Hệ thống điều khiển

Cấu tạo màn hình LED sẽ bao gồm hệ thống điều khiển của màn hình LED: Bộ xử lý dữ liệu, Card phát và card thu.

card-dieu-khien

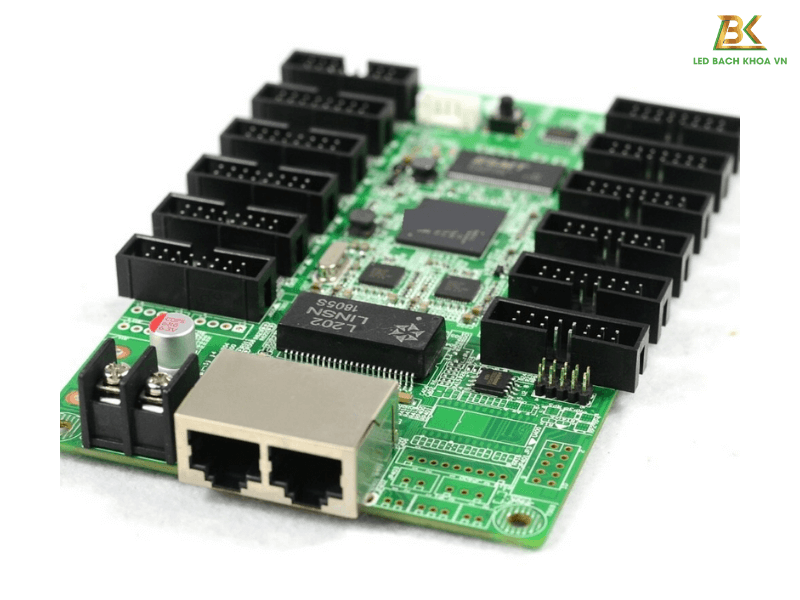

Card điều khiển màn hình LED

Bộ xử lý dữ liệu: cụ thể là bộ xử lý hình ảnh, là một thiết bị trung gian có nhiệm vụ nhận tín hiệu từ máy chủ như laptop, camera, K+, máy tính,… thông qua vào cổng HDMI, VGA hay DVI,…
Card phát: có nhiệm vụ liên kết giữa card thu và bộ xử lý hình ảnh, nhằm tạo ra tổng thể hệ thống điều khiển đồng bộ.
Card thu: Đây là thiết bị với chức năng thu hình ảnh, dữ liệu từ laptop, máy tính, có nhiệm vụ truyền tín hiệu từ card phát qua cáp mạng, được đặt trong khung màn hình.

Các thiết bị phụ trợ

Màn hình LED cần có thêm một số trang bị khác như: âm thanh, bộ xử lý video, máy tính điều khiển, thiết bị chống sét (cho màn hình LED ngoài trời),… Các thiết bị này hỗ trợ cho việc vận hành màn hình LED được mượt mà, ổn định và hiển thị nội dung phát phong phú hơn.
Nguồn điện: bao gồm thiết bị chuyển đổi và cung cấp năng lượng cho màn hình LED.
Dây dẫn: cung cấp điện cho màn hình và đấu nối các module với nhau.

Tham khảo ngay: Những mẫu Module LED giá tốt nhất tại LED BK VietNam

2. Nguyên lý màn hình LED

Nguyên lý màn hình LED được vận hành như sau:

Bộ điều khiển kết nối với máy tính sẽ thực hiện chuyển tiếp thông tin đến các module LED
Hệ thống xử lý video trong PC sẽ thu nhận tín hiệu từ máy quay video, VCR hay đầu DVD,…
Dữ liệu video trên ổ cứng của máy tính có thể được ghi lại và được hiển thị theo lịch trình đã được cài đặt sẵn như bạn mong muốn.
Kết nối tất cả các màn hình LED vào một mạng khi đã đủ số lượng video cài đặt. Khi đó, bạn sẽ thấy trung tâm điều khiển đã được hợp nhất xuất hiện.

Với nguyên lý màn hình LED được vận hành theo chu trình như trên sẽ giúp màn hình hiển thị video, hình ảnh một cách tối ưu nhất. Ngoài ra để việc nhận dữ liệu từ một USB, máy tính hay cài đặt trong bộ nhớ có sẵn của màn hình sẽ được truyền ra màn hình cần sử dụng một bộ xử lý hình ảnh tốt.

Xem ngay: [KIẾN THỨC] Background và backdrop khác nhau như thế nào?

3. Phân loại màn hình LED

Màn hình LED có thể được phân loại theo nhiều tiêu chí như: khoảng cách điểm ảnh, công nghệ LED, môi trường sử dụng.

Theo khoảng cách điểm ảnh

Màn hình LED được phân loại theo chỉ số khoảng cách giữa các điểm ảnh (pixel pitch) ví dụ màn hình LED P2, P3, P4,...

man-hinh-led-p3

Màn hình LED P3

Theo công nghệ LED

Có 2 loại là LED SMD và LED DIP:

Led DIP (Dual In-line Package): là công nghệ sản xuất LED đi trước với các bóng LED có hình dạng viên đạn gắn lên bảng module. Mặc dù đây là công nghệ cũ tuy nhiên nó vẫn còn được áp dụng trên một số loại màn hình LED ngoài trời như P10, P16 hay P20.

module-led-dip

Module LED DIP

Led SMD (Surface Mounted Device): là công nghệ mới đã được cải tiến so với LED DIP, sản xuất các chip LED nhỏ có dạng hình phẳng, hình vuông được gắn liền trên module. Hiện nay hầu như các loại màn hình LED outdoor và indoor đều ứng dụng công nghệ này.

Theo môi trường sử dụng

Màn hình LED ngoài trời (outdoor) có đặc thù là sử dụng ngoài trời nên loại màn hình này được thiết kế chống nước, chống bụi, chống ẩm và có khả năng chống chọi dưới những tác động khắc nghiệt của thời tiết cùng khả năng hiển thị hình ảnh rõ nét với độ sáng lên tới 8000 cd/m2.

man-hinh-led-ngoai-troi

Màn hình LED ngoài trời

Màn hình LED trong nhà trái ngược lại so với màn hình LED ngoài trời, chúng không có khả năng chống nước với độ sáng vừa phải, khối lượng tương đối nhẹ nhưng góc nhìn rộng, tiện lợi cho việc nhìn gần. Bên cạnh đó, màn hình có tần số làm tươi cao giúp hình ảnh hiển thị mượt, mịn và sắc nét trong môi trường trong nhà.

Trên đây LED BK đã đưa ra cho bạn những thông tin và kiến thức về cấu tạo màn hình LED và nguyên lý màn hình LED. Mong rằng sau bài viết này bạn đã có được những kiến thức mà mình về màn hình LED. Nếu có nhu cầu lắp đặt màn hình LED, hãy liên hệ ngay với LED BK để nhận được tư vấn và báo giá nhanh nhất.
